Pertemuan 10

Konfigurasi Sederhana Router Cisco

Memberikan nama dan mengamankan device

Router(config)#hostname Pratama

Pratama(config)#enable secret alam

Pratama(config)#line console 0

Pratama(config-line)#password alam

Pratama(config-line)#login

Pratama(config-line)#exit

Pratama(config)#line vty 0 4

Pratama(config-line)#password alam

Pratama(config-line)#login

Pratama(config-line)#exit

Enkripsi password

Pratama(config)#service password-encryption

Banner

Pratama(config)#banner motd "HAK AKSES KHUSUS PRATAMA"

Config IP

Pratama(config)#int GigabitEthernet0/0

Pratama(config-if)#ip address 192.168.10.1 255.255.255.0

Pratama(config-if)#no shutdown

Troubleshoot 1

Dikarenakan alamat ip address PC3 mempunyai network yang berbeda maka kita perlu menyamakannya sesuai dengan gateway yang dipakai, bisa dilihat pada gambar.

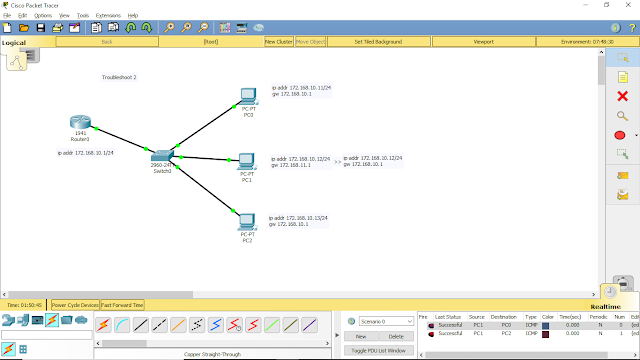

Troubleshoot 2

Pada PC2 gateway yang dipakai tidak sesuai dengan alamat ip pada router yang mengakibatkan PC2 tidak dapat berkomunikasi, kita tinggal merubah ip gateway nya lihat pada gambar.

Troubleshoot 3

Pada kasus ini semua pc tidak dapat berkomunikasi dengan router dikarenakan gateway yang digunakan pada pc1-pc3 sama tapi tidak sama dengan alamat ip si router, nah untuk cara yang termudah ada kita merubah alamat ip si router, lihat pada gambar.
